    ASME/ANSI B36.10/19

    La normalisation ASME/ANSI B36.10/19 couvre des dimensions des tubes en acier forgé soudés et sans soudure pour des températures et des pressions hautes et basses.

    Le tableau de données sur les tuyaux en acier ci-dessous peut être utilisé pour trouver les tailles, les diamètres, l'épaisseur de paroi, les pressions de service et plus encore.

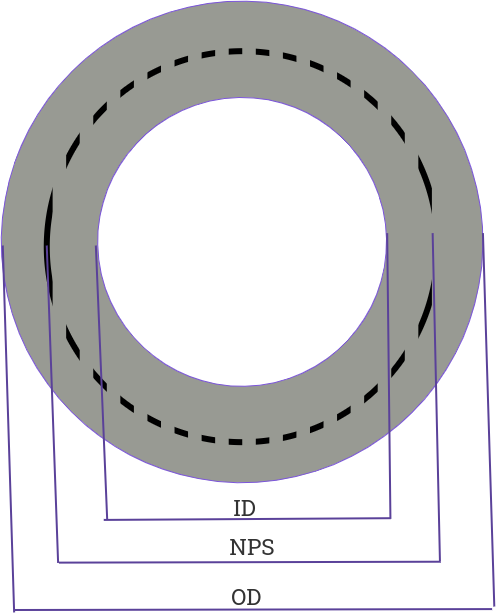

    Quel que soit le numéro de schedule , les tuyaux d'une taille particulière ont tous le même diamètre extérieur (nonobstant les tolérances de fabrication).

    Au fur et à mesure que le numéro de schedule augmente, l'épaisseur de paroi augmente et l'alésage réel est réduit.Par exemple:

    Un tuyau Schedule 40 de4 pouces (100 mm)a un diamètre extérieur de 4500 pouces (114,30 mm), une épaisseur de paroi de0,237 pouces (6,02 mm), ce qui donne un alésage de4,026 pouces (102,26 mm)

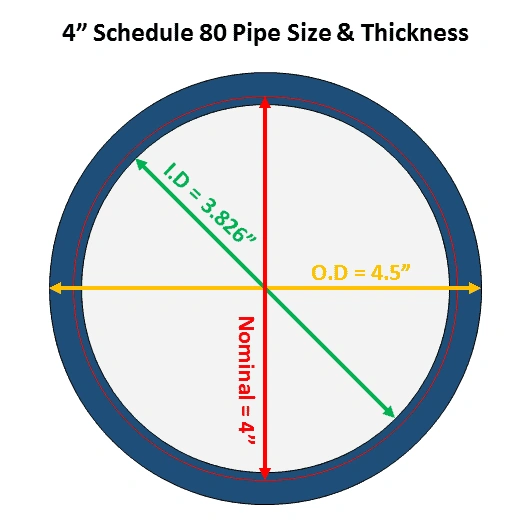

    Un tuyau de 4 pouces (100 mm) Schedule 80 a un diamètre extérieur de4,500 pouces ( 114,30 mm), une épaisseur de paroi de0,337 pouces (8,56 mm), ce qui donne un alésage de3,826 pouces (97,18 mm)

    Tubes en carbone, alliage et acier inoxydable - ASME/ANSI B36.10/19 - Unités Metriques- Unités Impériales

    • 1 cm2= 10-4m2= 0,155 in2
    • 1 kg = 2,2046 livres
    • 1 m = 3,28 pied
